5寸机架组装教程

机架包装清单

OddityRC ECHO5 X版机架套装包含以下物品：

• 侧盖包

• 机臂包

• 碳板包

• 螺丝/螺母包

• 配件包

• 打印件包

• 电池绑带

• 贴纸

• 爆炸图

• 组装指南卡片

准备工作

打开ECHO5机架的包装，检查盒中的零部件是否齐全；

然后挑出装机架所需的配件与工具，准备开始装机（注意保存好剩下用于装整机的零件）

装机步骤

第一步|中心板与底板的组装

中心板螺母面朝上，V字形朝前，底板中心沉孔面朝上，然后如图所示用2颗m3x8mm的螺丝从底板由下向上拧紧。

第二步|机臂，底板与中板的组装

机臂根部抵住核心板，中心板V字型朝前和中心板重合，用四颗m3x13mm螺丝加钛色垫片从底板穿过机臂中板固定。

第三步|机头铝件与铝柱的安装

用四根m3x6mm螺丝固定机头铝件（银色边朝外）和尾部30mm铝柱。

第四步|侧盖与尾部打印件的安装

用四颗m3x14mm固定4根22mm铝柱，把尾部打印件插入尾部铝柱，最后将左右两片侧盖滑入铝柱。

第五步|上板与狗座的安装

用4颗m3x10mm加普通黑色垫片穿过运动相机座打印件，注意首尾打印件头部和上板形状重合，穿过上板固定在机头铝件上，用6颗m3x8mm固定上板。

第六步|最后的组装

给上板贴上电池垫，塞入铝件侧面的两个硅胶镜头垫，卡好4个电机保护打印件以及上板的x字母打印件，最后从左插入两根电池绑带即可。

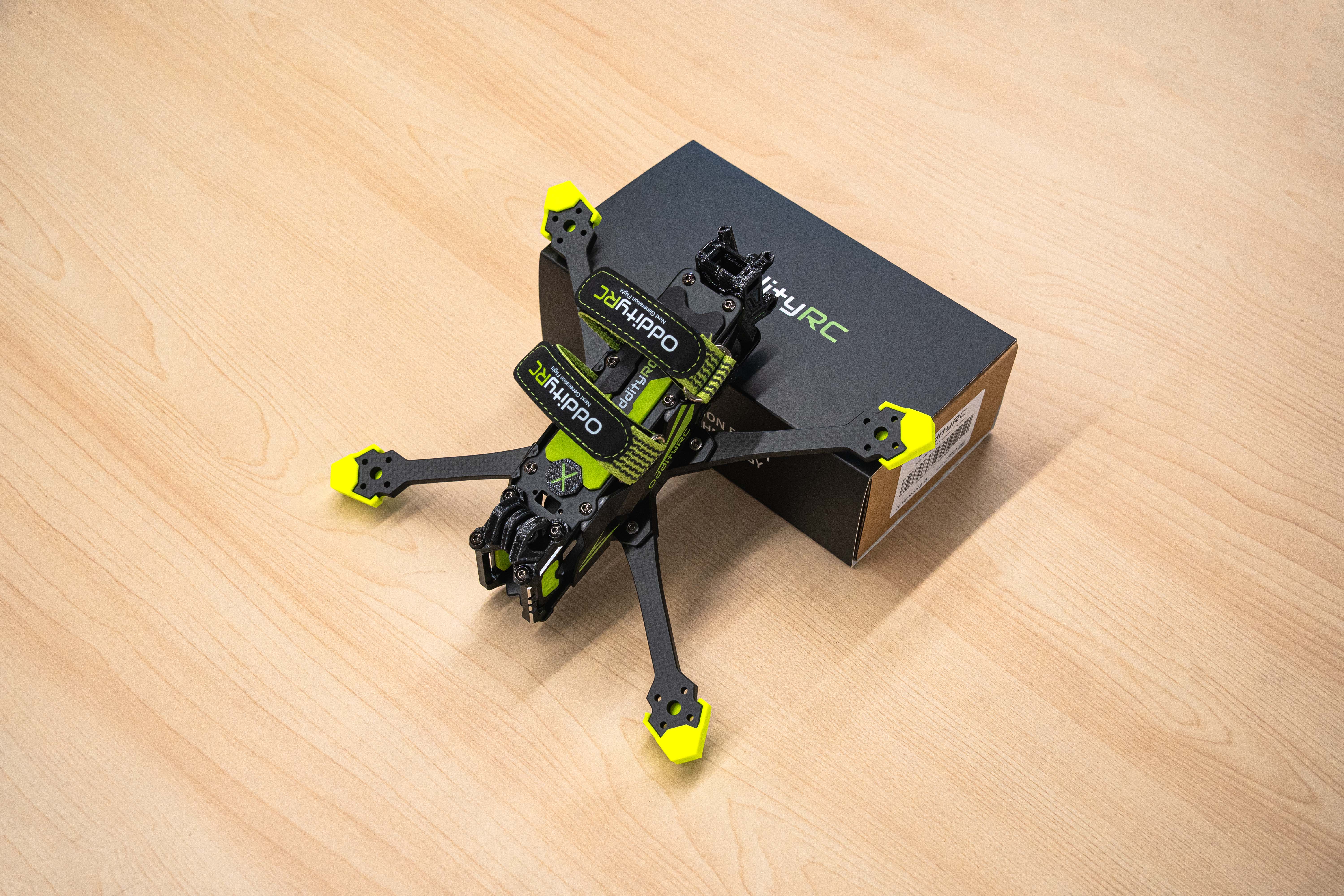

整体效果
